Blok Jalan Panduan Linear HGH45HA
Penampilan ditingkatkan
Ketepatan Tinggi
Beban Tinggi
Bunyi Bising Rendah
Hayat Perkhidmatan yang Panjang
Boleh ditukar ganti
Pemusatan automatik
100% Proses HIWIN & Saiz

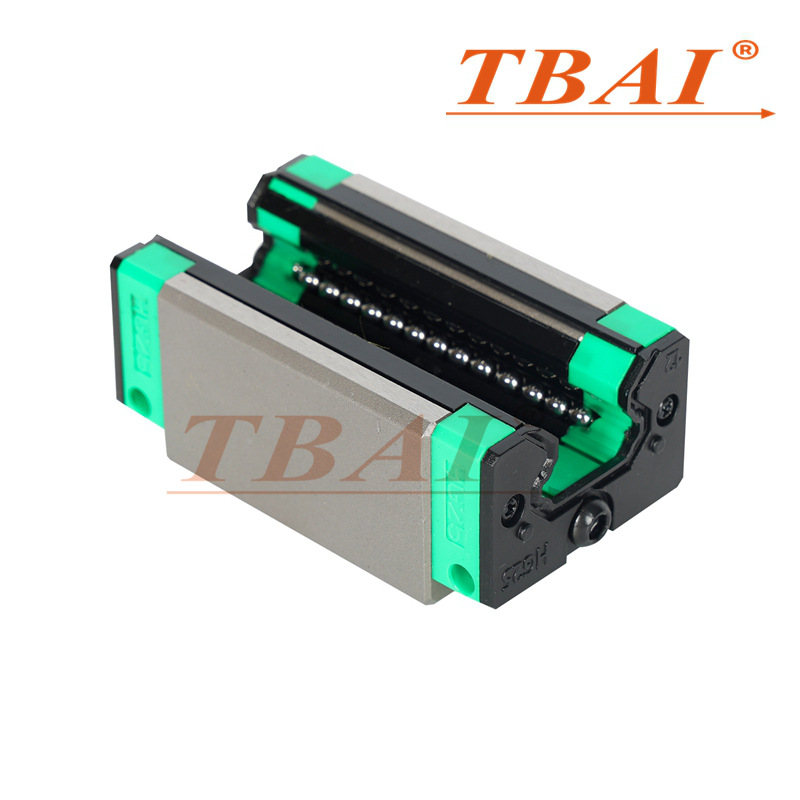

Pengenalan Produk |||

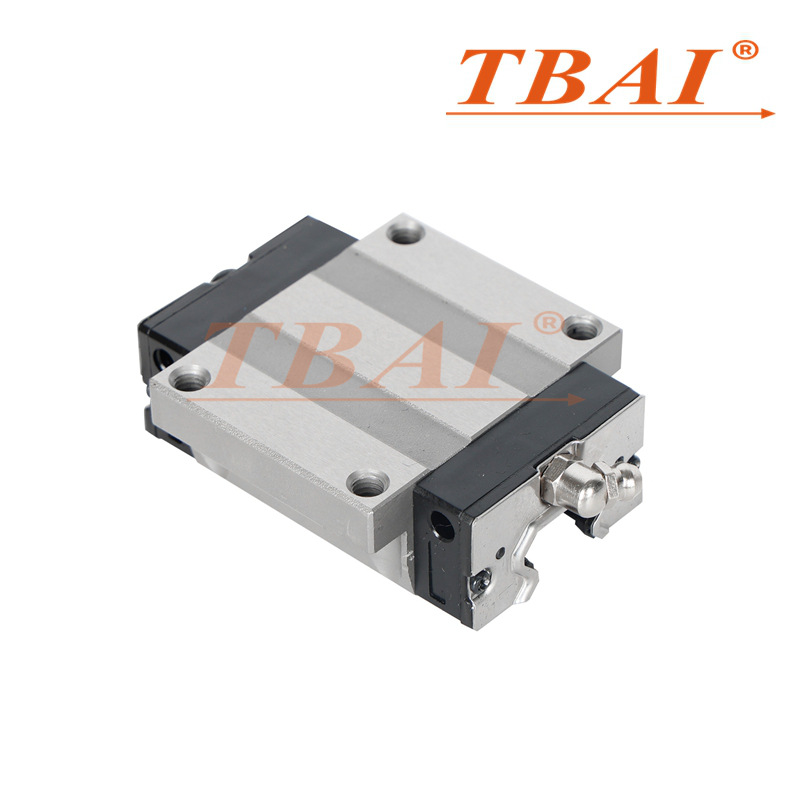

Blok Jalan Panduan Linear HGH45HA digunakan dengan laluan panduan linear HGR45 bersama-sama. Blok Jalan Panduan Linear HGH45HA ialah bentuk lanjutan blok HGH45CA, yang boleh menanggung beban yang lebih besar.

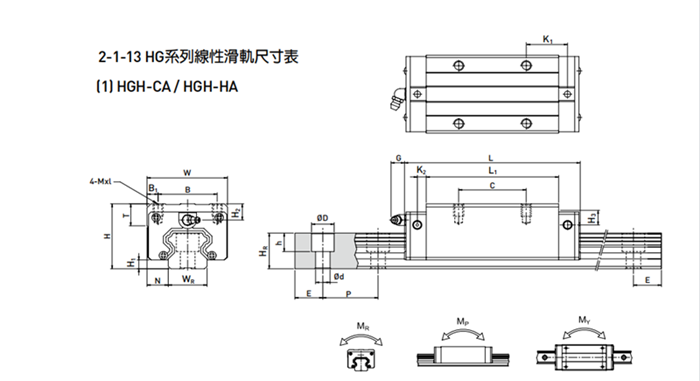

| Spesifikasi | Blok Jalan Panduan Linear HGH45HA | ||
| Dimensi Perhimpunan | H | 70 | mm |
| H1 | 9.5 | mm | |
| N | 20.5 | mm | |
| Dimensi Blok | DALAM | 86 | mm |
| B | 60 | mm | |
| B1 | 13 | mm | |
| C | 80 | mm | |
| L1 | 128.8 | mm | |
| L | 171.2 | mm | |
| K1 | 28.9 | mm | |
| G | 12.9 | mm | |
| Mxl | M10x17 | mm | |
| T | 16 | mm | |
| H2 | 18.5 | mm | |
| H3 | 30.5 | mm | |
| Dimensi Rel HGR45 | WR | 45 | mm |
| HR | 38 | mm | |
| D | 20 | mm | |
| h | 17 | mm | |
| d | 14 | mm | |
| P | 105 | mm | |
| DAN | 22.5 | mm | |
| Melekap Bolt untuk Rel | M12x35 | mm | |
| Penilaian Beban Asas | C | 94.54 | kN |
| C0 | 207.12 | kN | |
| Detik Dinilai Statik | ENCIK | 4 | kN-m |
| Mp | 4.07 | kN-m | |
| saya | 4.07 | kN-m | |
| Berat badan | Sekat | 3.61 | kg |
| kereta api | 10.41 | kg/m | |
Aplikasi produk

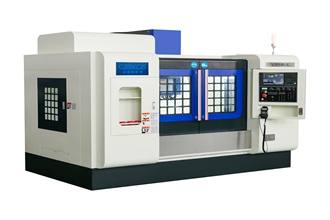

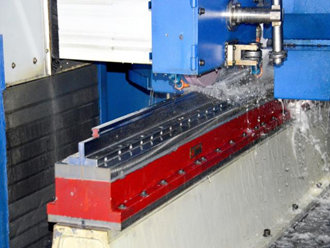

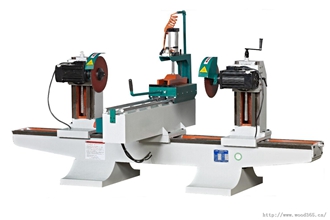

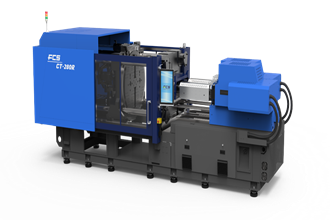

HGH45HA Linear Guideway Block terutamanya digunakan untuk mesin menggergaji, mesin pengisar, peralatan pemprosesan gear, dan pusat pemesinan、 Industri seperti pelarik, mesin pembuatan kasut, kapal khusus, mesin suntikan, jentera penghantar, pengangkat, dll.
Blok Jalan Panduan Linear HGH45HA hendaklah digunakan dan dipasang dengan berhati-hati, dan pengecapan yang kuat tidak dibenarkan. HGH45HA Linear Guideway Block tidak dibenarkan memukul terus rel pemandu dengan tukul, dan tekanan tidak dibenarkan dihantar melalui elemen bergolek

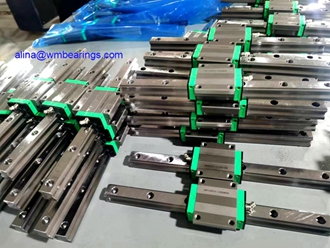

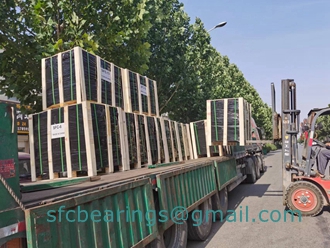

Blok Jalan Panduan Linear HGH45HA adalah produk siap sedia di gudang dan boleh dihantar serta-merta. Jika anda berminat dengan HGH45HA Linear Guideway Block , sila hubungi kami pada bila-bila masa！
Alina Pengurus
Mudah Alih: +8615806967023
WhatsApp: +8615806967023
WeChat: +8615806967023
E-mel：alina@wmbearings.com
Alamat Kilang: Zon Perindustrian, Bandar Yandian, Linqing, Shandong, China
